Garmin GPS: Akkus im Gerät laden

Bei den neueren Garmin-GPS-Geräten können die original Garmin-Akkus im Gerät über den USB-Anschluß geladen werden. Mittels eines kleinen Tricks könnt Ihr auch die handelsüblichen Akkus in Eurem GPS laden.


Wie das genau geht, zeige ich Euch in diesem Beitrag …





Die Voraussetzungen

Die Garmin-GPS-Geräte der Serie Oregon ab dem 600er und der Serie GPSmap ab dem 64er haben im Batteriefach einen kleinen schwarzen Knopf. Der Original-Akkupack von Garmin besteht aus zwei Akkus, die mit einer Art Hülle verbunden sind und beim Einsetzen diesen Knopf herunterdrücken. Daran erkennt das Gerät, dass ein Akku-Pack verwendet wird und lädt diesen auf, sobald der USB-Anschluss des Gerätes mit Strom versorgt wird.

Der Garmin-Akkupack kostet im Shop der Herstellers aktuell 23,99?, was ich als sehr teuer empfinde. Natürlich gibt es auch günstigere Nachbauten. Laut dieser Webseite kann der Akkupack im Oregon 600, Orgeon 650, Oregon 700, Oregon 750 und dem GPSmap 64 verwendet werden.

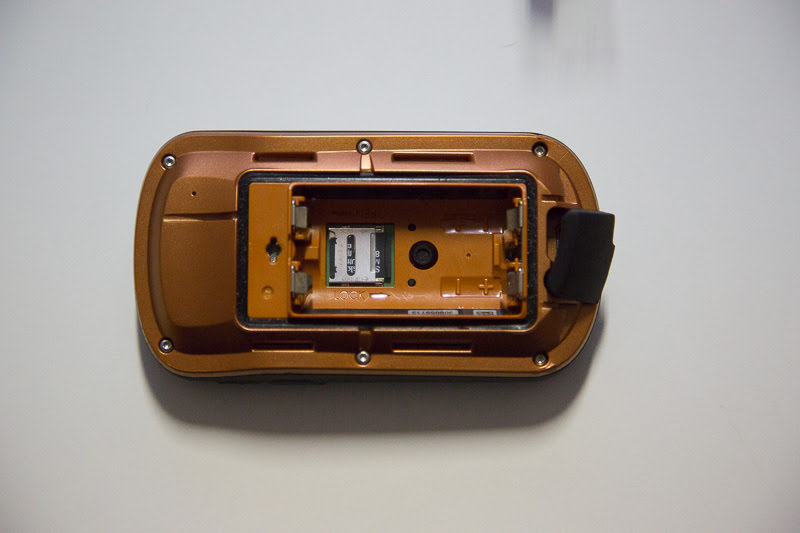

Hier ein Bild des geöffneten Batteriefachs eines Garmin Oregon 600. Der runde Knopf befindet sich gleich rechts vom microSD-Karten-Slot.

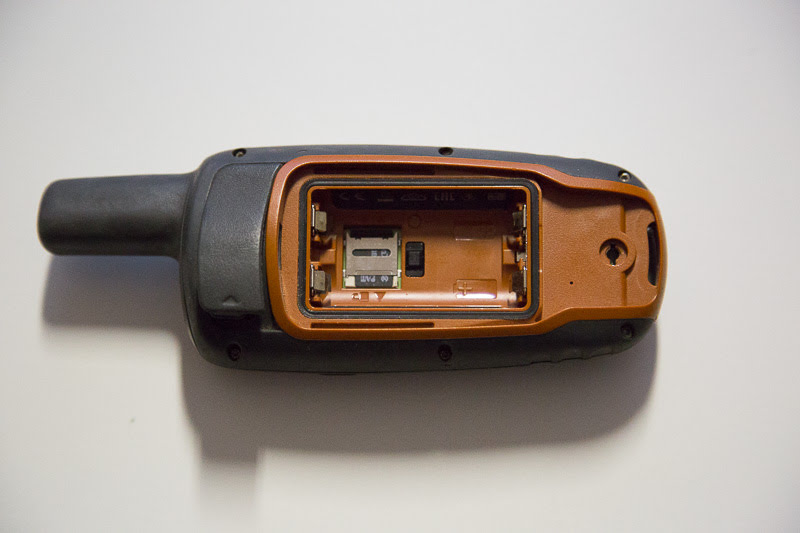

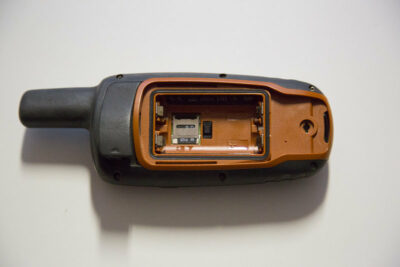

Und hier noch ein Bild vom geöffneten Batteriefachs eines GPSmap 64s. Auch hier befindet sich der dieses Mal viereckige Knopf rechts vom microSD-Karten-Slot.

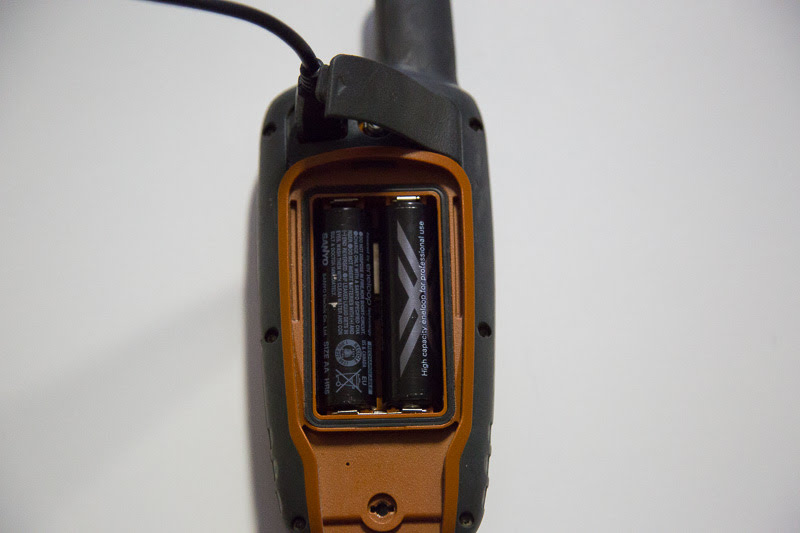

Setzt man nun “normale” Akkus in das GPS ein – ich verwende hier die schwarzen eneloop Akkus – sind diese natürlich nicht verbunden und der Erkennungsknopf im GPS, der genau zwischen den beiden Akkus liegt, wird so nicht herunter gedrückt.


Das führt dazu, dass, wenn das GPS mit Strom über die USB-Schnittstelle  versorgt wird, das Gerät annimmt, dass Batterien und keine Akkus eingesetzt wurden und diese nun nicht geladen werden müssen.

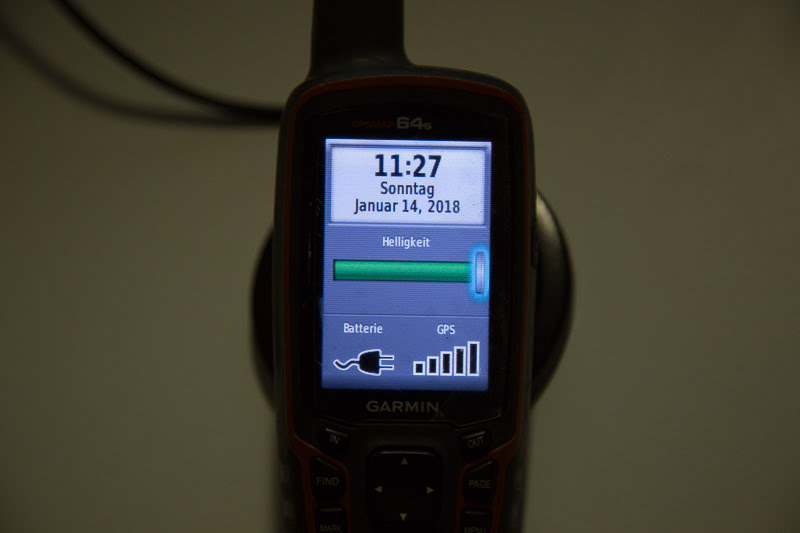

Das GPSmap zeigt im folgenden Bild an, dass es am Strom hängt.

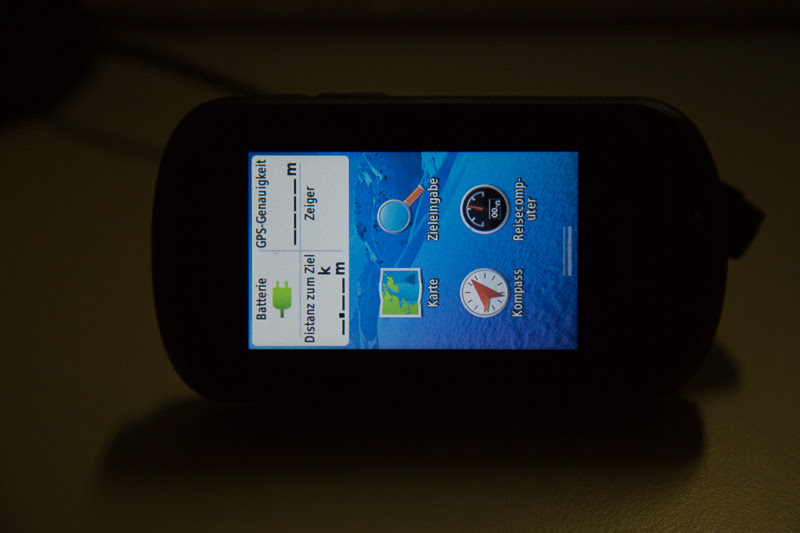

Hier die entsprechende Anzeige des Oregon 600 – ebenfalls mit der Anzeige der Stromversorgung.


Ohne dass der Knopf im Batteriefach heruntergedrückt wird, werden die Akkus so in beiden Geräten nicht geladen.



Der Trick

Um nun auch die “normalen” Akkus im Garmin-GPS-Gerät laden zu können, müssen wir dafür sorgen, dass der Knopf im Batteriefach heruntergedrückt wird. Das geht am Einfachsten mit einem kleinen Stück Hartplastik.

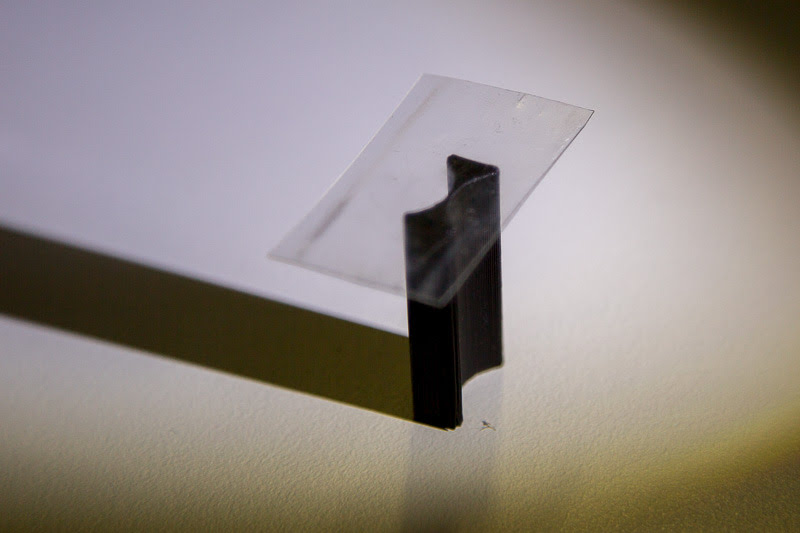

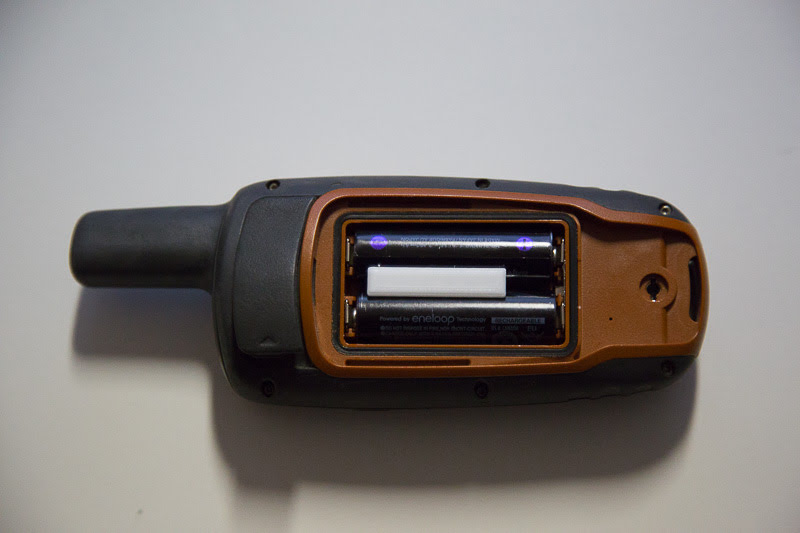

Ich habe mir dazu ein etwa 42 mm mal 24 mm großes Stück aus einer nicht mehr benötigten Blisterverpackung ausgeschnitten und dieses unter die beiden Akkus gelegt. Der Druck der beiden Akkus reicht jetzt aus, um den Knopf im Batteriefach herunter zudrücken.

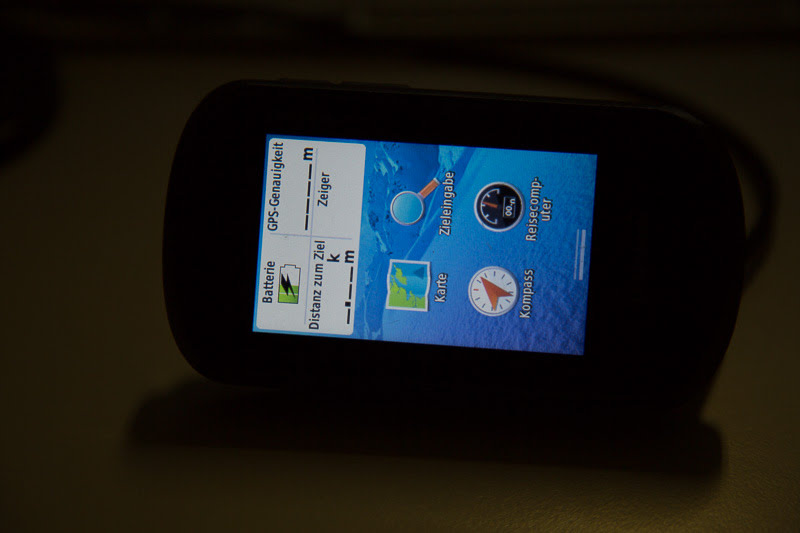

Schließt man nun eine Stromversorgung an die USB-Buchse an, so zeigt das GPS-Gerät an, dass die Akkus geladen werden. In folgenden Bild seht Ihr ein Oregon 600. Über dem Batteriesymbol wird ein Blitz angezeigt und der grüne Ladebalken wird animiert.

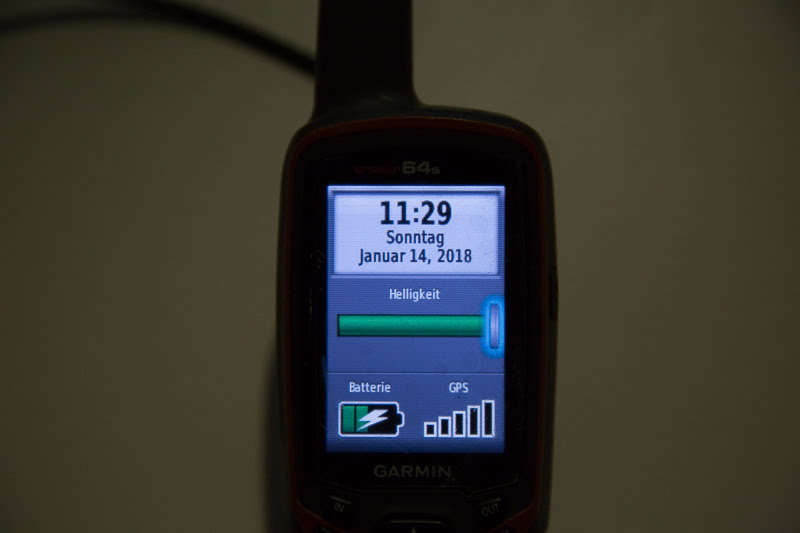

Beim meinem GPSmap wird ebenfalls eine Batterie mit Blitz angezeigt. Auch hier ist der grüne Ladebalken während des Aufladens animiert.


Sobald die Animation beendet und der Ladebalken komplett gefüllt ist, sind die Akkus komplett aufgeladen.



Aus dem 3D-Drucker

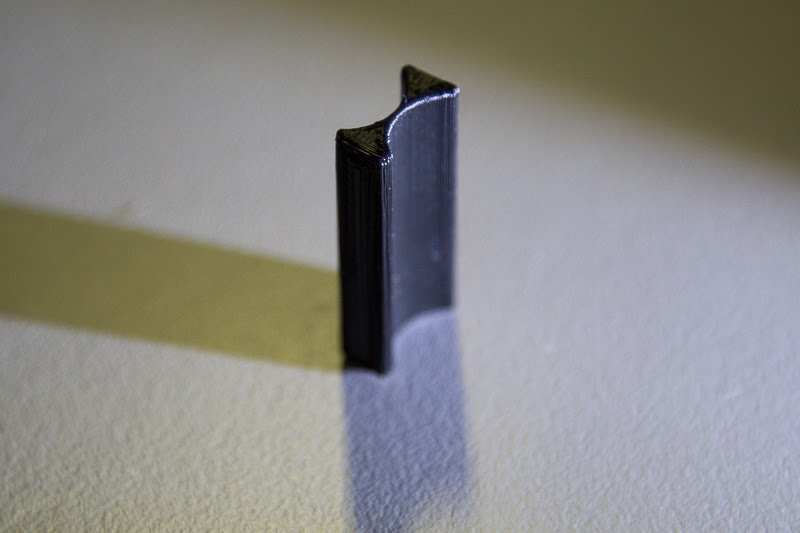

Wer einen 3D-Drucker besitzt oder so jemanden kennt, für den gibt es noch eine “schönere” Lösung. Auf Thingiverse habe ich das 3D-Modell für dieses kleine Teil gefunden.

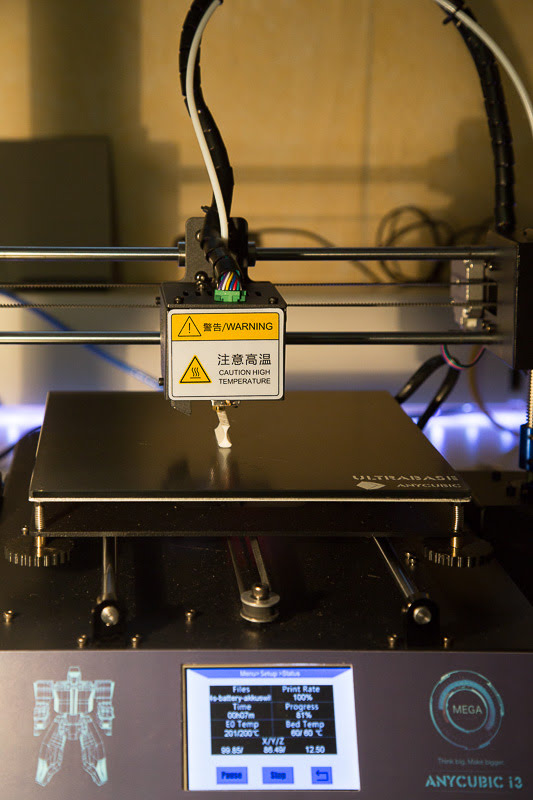

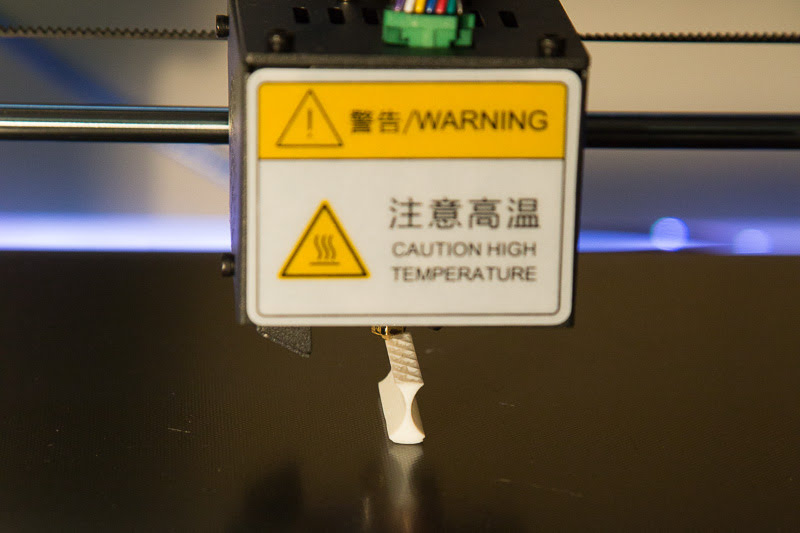

Natürlich war ich neugierig und habe das 3D-Modell gleich mal ausgedruckt.





Nach nur wenigen Minuten war das kleine Teil fertig und ich habe es in mein GPSmap 64s zwischen die beiden Akkus eingesetzt.


Auch das führt nun dazu, dass der kleine Knopf im Batteriefach herunter gedrückt wird und die Akkus über die USB-Schnittstelle im GPS geladen werden können.



Das Gewinnspiel

Ich habe gleich drei weitere dieser kleinen und nützlichen Teile ausgedruckt und möchte sie unter Euch verlosen.

Die Teilnahmebedingung

Alles, was Ihr dafür tun müsst, ist einen Kommentar unter diesem Artikel zu veröffentlichen, der mit denWorten “Ich möchte eins dieser kleinen Teile gewinnen, weil …” beginnt.

Die Regeln für diese Verlosung

  • Jeder Teilnehmer darf an diesem Gewinnspiel nur einmal teilnehmen und kann maximal eins dieser kleinen Teile gewinnen.
  • Der Rechtsweg ist ausgeschlossen.
  • Zufallsverlosungen werden per random.org gezogen.
  • Um den Gewinn zu ermöglichen, müsst ihr eine korrekte E-Mailadresse angeben.
  • Der Gewinner wird per E-Mail benachrichtigt.
  • Im Falle eines Gewinns benötigt Ihr eine Zustelladresse innerhalb Deutschlands.
  • Der Veranstalter übernimmt keine Transportversicherung und auch keine Garantie- oder Gewährleistungen. Der Gewinn wird mit der Post unversichert nur innerhalb Deutschlands verschickt.

Teilnahmeschluss

Ihr habt bis Donnerstag, den 25. Januar 2018, Zeit einen passenden Kommentar unter diesem Artikel zu hinterlassen, um an diesem Gewinnspiel teilzunehmen.

** ** ** ** **

Wie gefällt Euch dieser Trick? Kanntet Ihr ihn schon? Wie immer freue ich mich über Eure Kommentare unter diesem Artikel!
